一 概況
CTS型濕式除塵脫硫器,是在總結國內外成果得基礎上結合本國情況,研究開發得***新技術成果。經過大量的工業使用和現場測試:除塵脫硫效率高,運行費用低,防腐蝕能力強,洗滌水重復使用無二次污染,綜合技術指標達到國內先進水平。
二 工作原理
高溫煙氣引入除塵脫硫器后噴霧使煙氣為飽和狀態,煙氣高速旋轉切割洗滌水滴,水氣進行充分混合和強熱質交換,從而破壞煙塵的疏水基因,塵粒被水包裹而被去除,SO2也被堿性水洗滌中和后生成中性鹽。從而達到除塵脫硫目的。
三 技術特點與功能
本除塵脫硫器可使用于煙塵初始濃度<20000mg/m3,溫度<500℃,酸堿腐蝕性嚴重含塵氣體。除塵效率可達99%以上。
除塵脫硫器的結構為除塵,脫硫,氣水分離,泥水分離一體,具有結構緊湊,占地面積少的優點。內襯為耐腐蝕,耐磨損,耐高溫的特制膠泥,使用壽命長。
為了減少運行費用,脫硫吸收液采用堿性爐渣浸出液和鍋爐排污水,不加其它脫硫劑脫硫率可達50%。如用戶有較高的脫硫要求,則在洗滌水中增補堿性吸收劑,使洗滌水PH值調至11,脫硫效率可達80%以上。

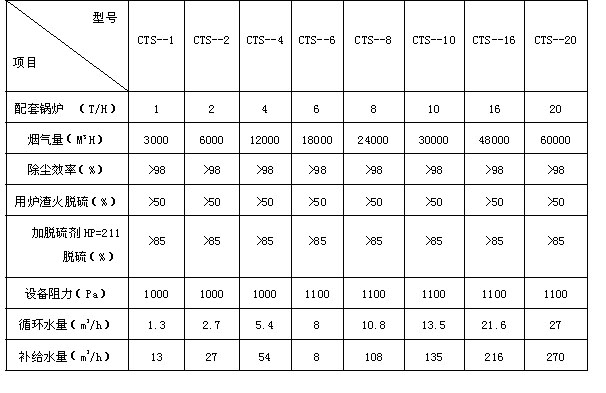

1、主要技術性能表
除塵脫硫器為方便用戶安裝需要,進出口方位可相對任意調節。分為左旋和右旋二種。頂部向下視,進出口均為逆時針旋向為左旋。進出口為順時針旋向為右旋。訂貨時請標明。
四 系統流程
4.1. 煙氣除塵脫硫
煙氣從鍋爐引出后經CTS型除塵脫硫器凈化后,經鍋爐引風機排放。
4.2. 洗滌液系統
洗滌液由水泵送至除塵脫硫器除去塵粒,吸收后進行泥水分離,廢水由溢流管送入沉灰池,而后進入澄清池,澄清后,又送入除塵脫硫器,循環使用。
4.3. 污泥處理系統
除塵脫硫器本體已進行泥水分離,再經渣池過濾,污泥被去除,故不需很大挖泥設備。

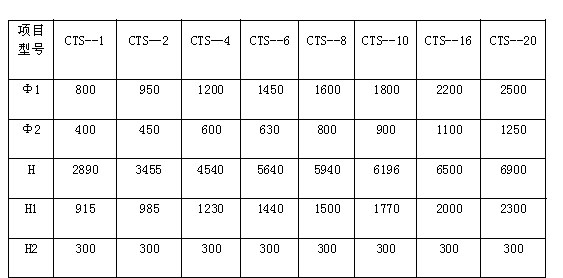

2、CTS型除塵脫硫器尺寸表MM
